راهنمای تخصصی دستهبندی آهنآلات
آهن (Fe) در حالت خالصِ خود، فلزی به شدت نرم و واکنشپذیر است که در شبکه بلوری خود لغزشهای زیادی را تجربه میکند و به تنهایی ارزش ساختاری چندانی در صنعت ندارد. اما زمانی که پای علم متالورژی به میان میآید و اتمهای کربن در فواصل بیننشینیِ شبکه بلوری آهن قرار میگیرند، با پدیدهای به نام «فولاد» روبرو میشویم؛ آلیاژی که ستون فقرات مهندسی مدرن را تشکیل میدهد.
برای انتخاب متریال در پروژههای عمرانی، ساخت سازههای محیطی و تولید محصولات مهندسی، شناخت دقیق دستهبندی مقاطع فولادی از دو جنبه «ساختار آلیاژی» و «هندسه مقطع» الزامی است.
۱. طبقهبندی آلیاژی (متالورژیکی)
قبل از اینکه آهن به شکل قوطی یا ورق دربیاید، ترکیب شیمیایی آن در کوره تعیین میشود. بر اساس درصد کربن و عناصر آلیاژی، فلزات پایه آهنی به سه دسته اصلی تقسیم میشوند:
- فولاد کمکربن (Low Carbon Steel): با درصد کربن زیر ۰.۲۵٪ (مانند فولاد معروف ST37). این گرید به دلیل انعطافپذیری، جوشپذیری و قابلیت ماشینکاری عالی، بهترین گزینه برای ساخت استراکچرهایی است که نیاز به فرمدهی و خمکاری دقیق دارند.
- فولاد پرکربن و آلیاژی: درصد کربن بالاتر، سختی و مقاومت کششی را به شدت افزایش میدهد، اما از انعطافپذیری آن میکاهد. از این فولادها در قطعات تحت سایش شدید استفاده میشود.
- چدن (Cast Iron): با داشتن بیش از ۲٪ کربن، نقطهذوب پایینتری دارد و برای ریختهگری بسیار مناسب است. چدن مقاومت فشاری بینظیری دارد و ارتعاشات را به خوبی خنثی میکند، اما در برابر ضربههای ناگهانی (تنشهای برشی) شکننده است.
۲. طبقهبندی هندسی و صنعتی (مقاطع فولادی)
پس از تعیین آلیاژ، شمشهای فولادی در فرآیندهای نورد گرم (Hot Rolling) یا نورد سرد (Cold Rolling) به مقاطع تجاری و مهندسی تبدیل میشوند. هر هندسه، رفتار مکانیکی متفاوتی در برابر بارها (تنش، کرنش و گشتاور) از خود نشان میدهد:

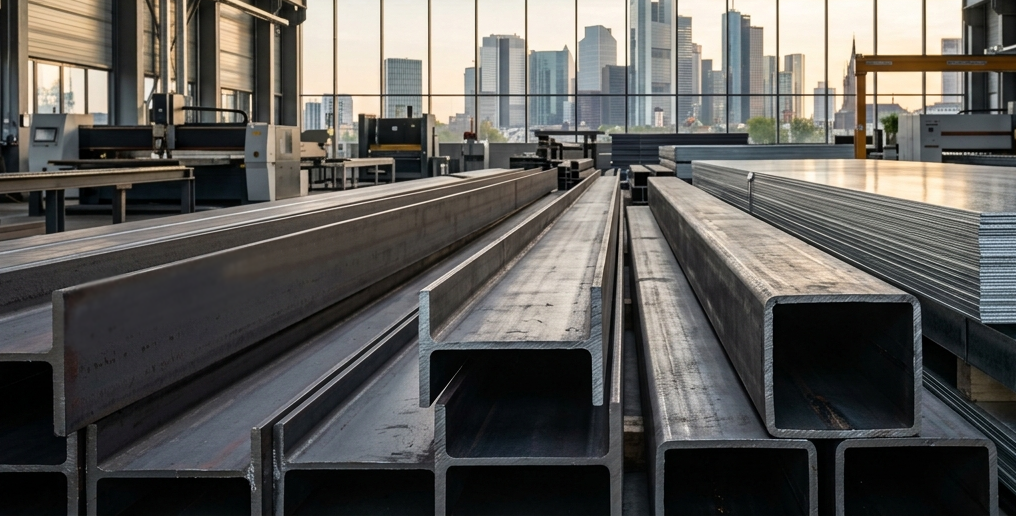

الف) مقاطع ساختاری توخالی (HSS – قوطی و پروفیل)
قوطیهای مستطیلی و مربعی (Hollow Structural Sections)، یکی از پیشرفتهترین مقاطع برای تحمل نیروهای چندمحوره هستند. به دلیل توزیع یکنواخت جرم در فاصله از مرکز ثقل هندسی، این مقاطع مقاومت پیچشی (Torsional Resistance) فوقالعادهای دارند.
- کاربرد تخصصی: طراحی استراکچر اصلی مبلمان شهری، پایههای باربر در المانهای نوری ساختاری و سازههای مدرن محیطی که همزمان به وزن سبک، استحکام بالا و ظاهری مینیمال نیاز دارند.

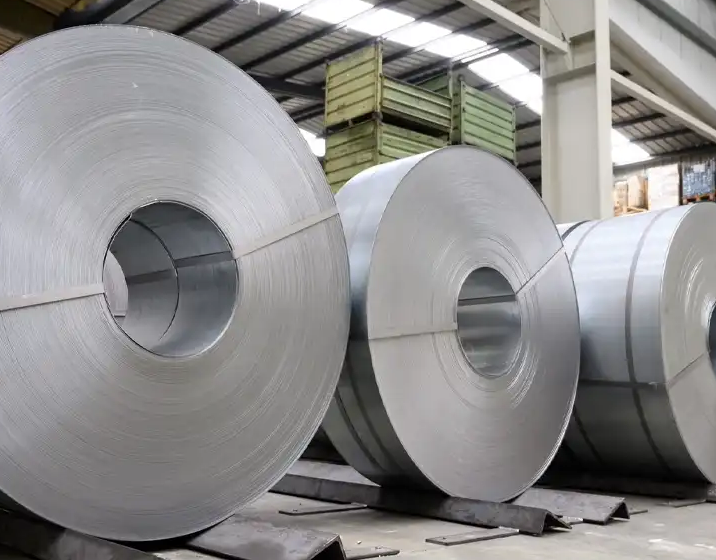

ب) ورقهای فولادی (Steel Sheets)
ورقها اساس تولید بسیاری از مقاطع دیگر هستند و به سه دسته کلیدی تقسیم میشوند:
- ورق سیاه (نورد گرم): دارای سطحی مات و خشن است و در ضخامتهای بالا برای سازههای سنگین استفاده میشود.
- ورق روغنی (نورد سرد): فرآیند نورد سرد باعث بهبود کیفیت سطحی و دقت ابعادی این ورق میشود. این متریال برای برشهای لیزری CNC و ساخت پوستههای ظاهری بسیار ایدهآل است.
- ورق گالوانیزه: ورقی که با لایهای از فلز روی (Zn) پوشش داده شده است (حفاظت کاتدی). استفاده از این ورق برای تجهیزات پارکی و سازههای نصبشده در فضای باز که در معرض رطوبت و اکسیداسیون قرار دارند، یک الزام مهندسی است.
ج) مقاطع طولی باربر (تیرآهنها)
تیرآهنها برای تحمل لنگرهای خمشی در دهانههای بزرگ طراحی شدهاند:
- مقطع IPE (تیرآهن معمولی): ضخامت بالها در این مقطع ثابت است و استاندارد اصلی در قاببندیها محسوب میشود.
- مقطع IPB (تیرآهن هاش – H): بالهای پهنتری دارد و ممان اینرسی آن در هر دو محور بالاست. این مقطع برای ستونهایی که تحت بارهای فشاری سنگین و کمانش قرار دارند، به کار میرود.
د) مقاطع زاویهدار (نبشی و ناودانی)
ناودانی (U-Channel): به دلیل هندسه U شکل، در انتقال یکنواخت بار در تکیهگاهها و ایجاد شاسیهای پایه در تجهیزات صنعتی و شهری کاربرد فراوانی دارد.
نبشی (Angle Bar – L): با ایجاد زاویه ۹۰ درجه، یک المان تقویتی عالی برای جلوگیری از تغییر شکل سازه در اتصالات صلب است.
نمایشگر همیشه روشن؛ ۶ سال (حداقل)
نتیجهگیری ساختاری:
شناخت رفتار مکانیکی هر یک از این مقاطع به مهندسان طراح اجازه میدهد تا متریال را نه بر اساس حدس و گمان، بلکه دقیقاً منطبق بر بردارهای نیروی وارد بر سازه انتخاب کنند. استفاده از قوطیهای نورد سرد در کنار ورقهای گالوانیزه فرمدادهشده، فرمولی اثباتشده برای خلق سازههایی است که همزمان پایداری ساختاری و ظرافت بصری را تضمین میکنند.
